CBG周边传动刮泥机

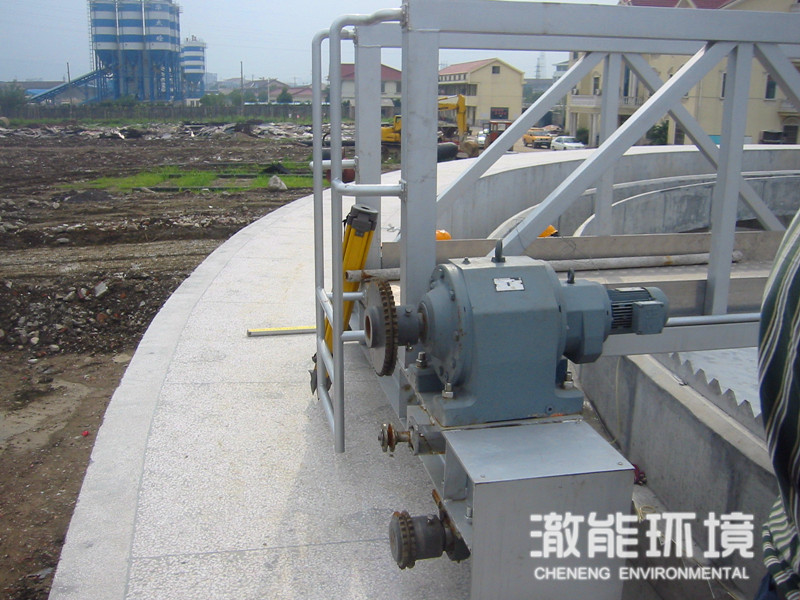

产品介绍 CBG周边传动刮泥机根据工作桥和刮泥板的区别可以分为全桥和半桥两种形式。由工作桥、刮臂及刮泥板组件、中心支座、驱动机构、中心集电装置、系统控制柜等主件和出水三角堰板、稳流筒、挡渣板、浮渣刮板等组成。工作桥由安装在周边的驱动机构带动,绕安装在池中心支墩上的中心支座旋转。悬挂在工作桥下的刮臂拖动对数螺旋线刮泥板旋转,沉淀在池底的污泥由刮泥板收集至中央集泥坑。液面上的浮渣在浮渣挡板和周边挡渣板形成的渐缩区域内集中,由浮渣刮耙刮至集渣斗,排出池外。
型号
池径(m)
池深(m)
周边线速度(m/min)
驱动功率(kw)
设备总重量(kg)
CBG12
12
3.5
~2
0.55
5000
CBG14
14
3.5
~2
0.55
6000
CBG16
16
3.5
~2
0.55
7000
CBG17
17
3.5
~2
0.55
7500
CBG18
18
3.5
~2
0.55
8000
CBG20
20
3.5
~2
0.55
9000
CBG25
25
3.5
~2
0.55
12000
CBG30
30
4.0
~2
0.75
13500
CBG35
35
4.0
~2
0.75
15000
CBG40
40
4.5
~2
1.1
17500
CBG50
50
4.5
~2
1.5
21000
|
