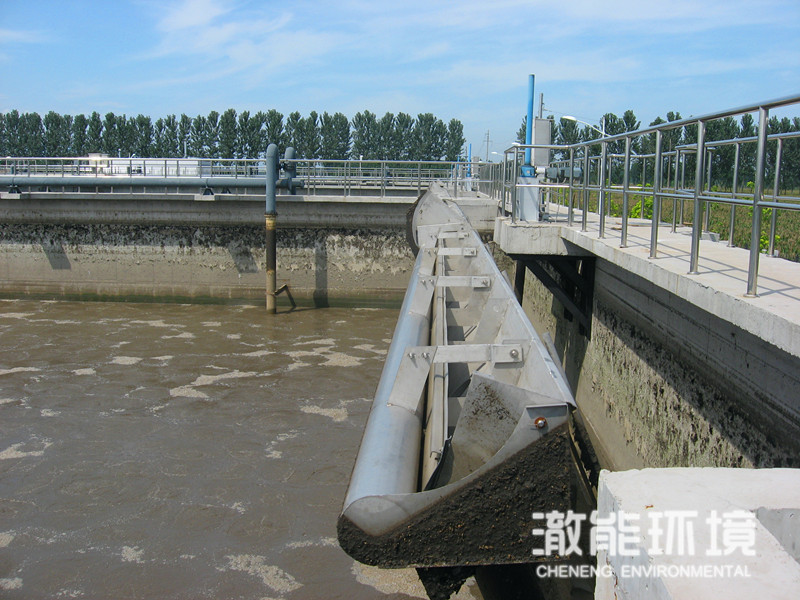

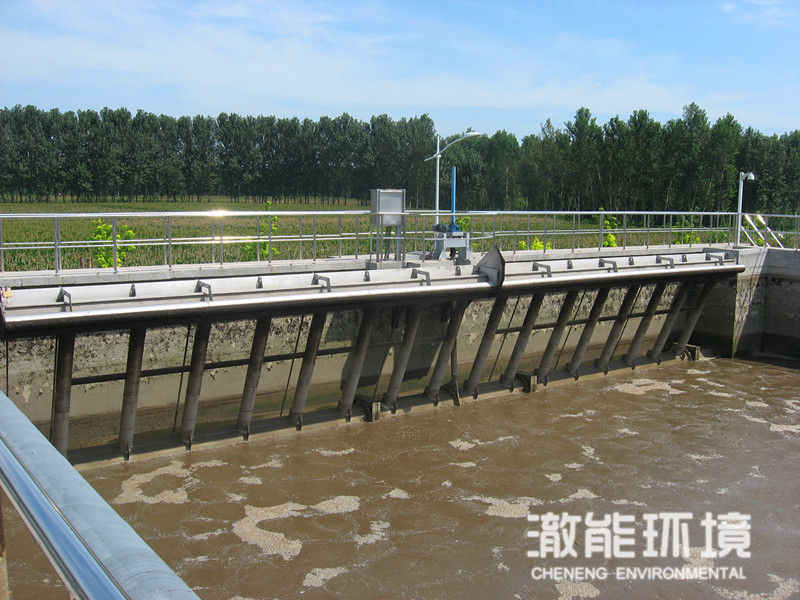

CMRD旋转式滗水器
产品介绍
CMRD旋转式滗水器工艺的关键设备。由于各种SBR法都是采用周期排水,排水时池中水位是变化的,为保证排水不会扰动池中各水层,就要使用一种能随水变化而调节的出水系统,及滗水器。
应用范围
适用于城镇污水处理、工业废水处理等工程等。
突出优势
1、四连杆驱动机构,可确保排水效果;
2、稳固的水下支撑,杜绝重大隐患,能耗极小;
3、独特的结构,可实现灵活的出水方式;
4、独有的渣液分挡装置,可完全避免浮渣进入出水装置;
工作原理
CMRD旋转式滗水器由机架、驱动机构、升降机构、连杆、挡渣浮筒、出水堰、泻水管、出水总管、水下轴承、旋转套、行程控制机构、系统控制柜等部件组成。设备运行时通过驱动装置和四连杆机构将丝杆的直线升、降运动转化成出水堰泻水管的旋转运动,以撇除上清液,与此同时液面随之同步下降。气浮装置浮筒挡渣装置在堰口前方的水上、水下和两侧形成一个无浮渣的出水区域,确保浮渣不能进入出水系统。
型号
|
处理量(m3/h)
|
撇水深度(m)
|
出水堰长(m)
|
出水总管管径(mm)
|
驱动功率(kw)
|
CMRD100
|
100
|
1~3
|
1
|
200
|
0.37
|
CMRD200
|
200
|
1~3
|
2
|
300
|
0.37
|
CMRD300
|
300
|
1~3
|
2.7
|
350
|
0.37
|
CMRD400
|
400
|
1~3
|
3.5
|
400
|
0.37
|
CMRD500
|
500
|
1~3
|
4.2
|
500
|
0.37
|
CMRD600
|
600
|
1~3
|
5.2
|
500
|
0.55
|
CMRD800
|
800
|
1~3
|
7
|
600
|
0.75
|
CMRD1000
|
1000
|
1~3
|
8.2
|
600
|
1.1
|
CMRD1250
|
1250
|
1~3
|
10
|
700
|
1.1
|
CMRD1500
|
1500
|
1~3
|
12
|
600(双出水)
|
1.1
|
CMRD1750
|
1750
|
1~3
|
14.5
|
600(双出水)
|
1.1
|
CMRD2000
|
2000
|
1~3
|
16
|
700(双出水)
|
1.1
|
CMRD2500
|
2500
|
1~3
|
20
|
700(双出水)
|
1.1
|
CMRD3000
|
3000
|
1~3
|
24
|
800(双出水)
|
1.5
|
|
