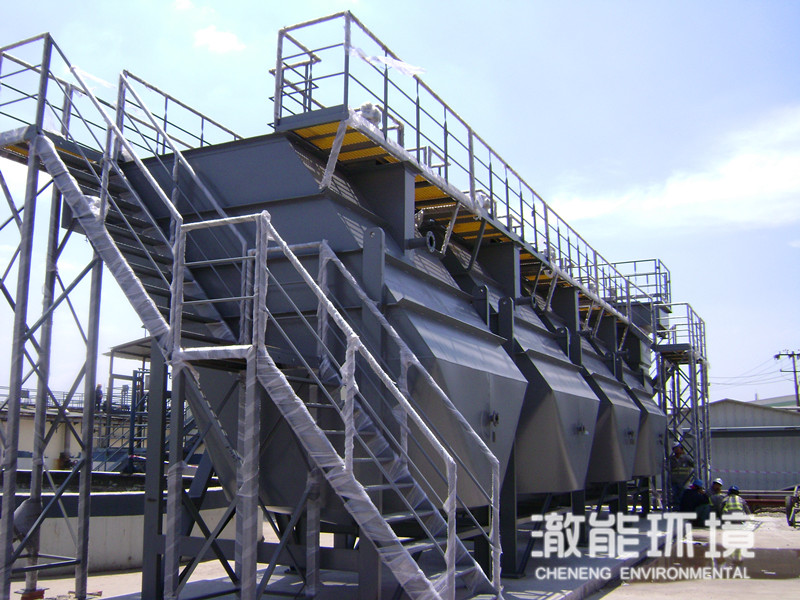

SAL兰美拉斜板沉淀池
产品介绍
SAL兰美拉斜板沉淀池能有效分离液体中的固体,能创造良好的层流环境,达到更好的沉淀效果。
应用范围
应用领域:电镀废水、造纸废水、工业生产废水、过滤前处理、过滤出水及反冲洗水、河水净化、污泥浓缩等。
突出优势
1、占地小:将斜板加长至1.5m,提高沉淀器分离效率,节约1.5~2倍占地面积;
2、配水均匀:通过等阻力配水及上清液直接收集,保证每组斜板配水量的均衡;
3、良好的水力条件:无水力死角及漩涡;
4、斜板不堵塞:斜板倾角采用60度,板间距8~10cm且斜板区设反洗管;
5、坚固耐用:采用6mm硬质PVC作为分离薄板,模组块式嵌入,强度高且易冲洗保养;
6、运输方便:设备总高不超过3m,可由标准集装箱运输至目的地;
工作原理
SAL兰美拉斜板沉淀池的工作原理是依据浅池理论,沉淀池的沉淀效率只与沉淀面积有关。在斜板沉淀池中,沉淀面积是所有斜板水平投影面积之和。这一理论的实践使斜板沉淀池的占地面积比传统沉淀池减少了90% ,成倍增加了沉淀效率。
参数 型号
|
SAL5
|
SAL10
|
SAL20
|
SAL30
|
SAL40
|
SAL50
|
SAL60
|
SAL80
|
SAL100
|
处理水量(m3/h)
|
5
|
10
|
20
|
30
|
40
|
50
|
60
|
80
|
100
|
电动机功率(kw)
|
无
|
0.55
|
刮泥机速度(m/min)
|
无
|
2.26
|
2.1
|
2.3
|
2.5
|
2.55
|
2.64
|
2.82
|
斜板数量(块)
|
10
|
15
|
38
|
46
|
50
|
56
|
58
|
60
|
64
|
斜板规格(mm)
|
1060*1200
|
1350*1465
|
750*1600
|
900*1600
|
1050*1600
|
1100*1600
|
1150*1800
|
1200*2000
|
1300*2000
|
当量沉淀面积(㎡)
|
6.36
|
14.83
|
22.8
|
33.12
|
42
|
49.7
|
60.03
|
72
|
83.2
|
设备长L(mm)
|
2400
|
3000
|
3750
|
4050
|
4340
|
4525
|
4725
|
4975
|
5175
|
设备宽W(mm)
|
1340
|
1740
|
2220
|
2520
|
2820
|
3090
|
3190
|
3290
|
3490
|
设备高H(mm)
|
3050
|
3200
|
4650
|
4650
|
4700
|
4900
|
5100
|
5330
|
5330
|
进水管径
|
DN80
|
DN100
|
DN125
|
DN150
|
DN200
|
出水管径
|
DN80
|
DN100
|
DN125
|
DN150
|
DN200
|
排泥管径
|
DN150
|
DN200
|
|
