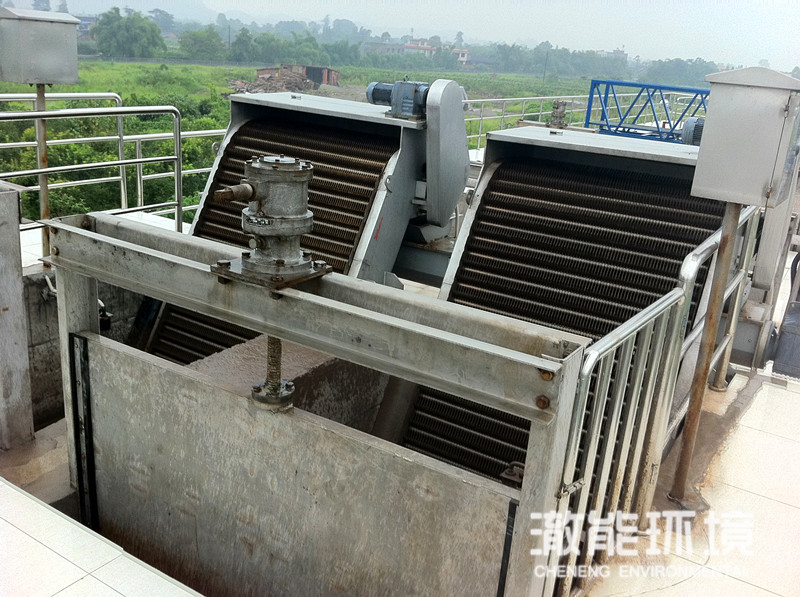

CFH回转式格栅除污机
产品介绍
CFH回转式格栅除污机是可以自动连续拦截（清除）污水和河流中的固体颗粒物、漂浮物等。
应用范围
在市政污水处理中运用在自来水厂、电厂的进水口。在工业污水处理上面的运用就比较多了，像：食品加工、纺织印染、皮革、造纸等多种工业污水都可以使用。
突出优势
1、分离效率高、电耗小、耐腐蚀。
2、自动化程度高、可以无人看管。
3、操作简单，可以就地或者远超控制
工作原理
CFH型回转式格栅除污机是由一种独特的耙齿装配成一组回转格栅链。在电机减速器的驱动下，耙齿链进行逆水流方向回转运动。耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿 之间产生相对自清运动，绝大部分固体物质靠重力落下。另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。当耙齿把流体中的固态悬浮物分离后可以保证水流畅通流过。整个工作过程是连续的，也可以是间歇的。
|
型号
参数
|
CFH-
500
|
CFH-
600
|
CFH-
700
|
CFH-
800
|
CFH-
900
|
CFH-
1000
|
CFH-
1100
|
CFH-
1200
|
CFH-
1300
|
CFH-
1400
|
CFH-
1500
|
|
设备宽度B（mm）
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
|
渠道宽度B1（mm）
|
B+100
|
|
有效栅宽B2（mm）
|
B-157
|
|
螺栓间距B3（mm）
|
B+200
|
|
设备总宽B4（mm）
|
B+350
|
|
耙齿间隙
B(mm)
|
t=100
|
1≤b≤10
|
|
|
t=150
|
10＜b≤50
|
|
安装角度α（°）
|
60-85
|
|
渠道深度H（mm）
|
800-12000
|
|
卸料口高度H1（mm）
|
60-1200
|
|
设备总高H2
|
H+H1+1500
|
|
后箱架高
H3（mm）
|
t=100
|
≈1000
|
|
|
t=150
|
=1100
|
|
耙齿速度V（m/min）
|
=2.1
|
|
电机功率N（kw）
|
0.55-1.1
|
0.75-1.5
|
1.1-2.2
|
1.5-3.0
|
|
水头损失（mm）
|
≤20（无堵塞时）
|
|
土建载荷
|
P1（KN）
|
20
|
25
|
|
|
P2（KN）
|
8
|
10
|
|
|
△P（KN）
|
1.5
|
2.0
|
|
