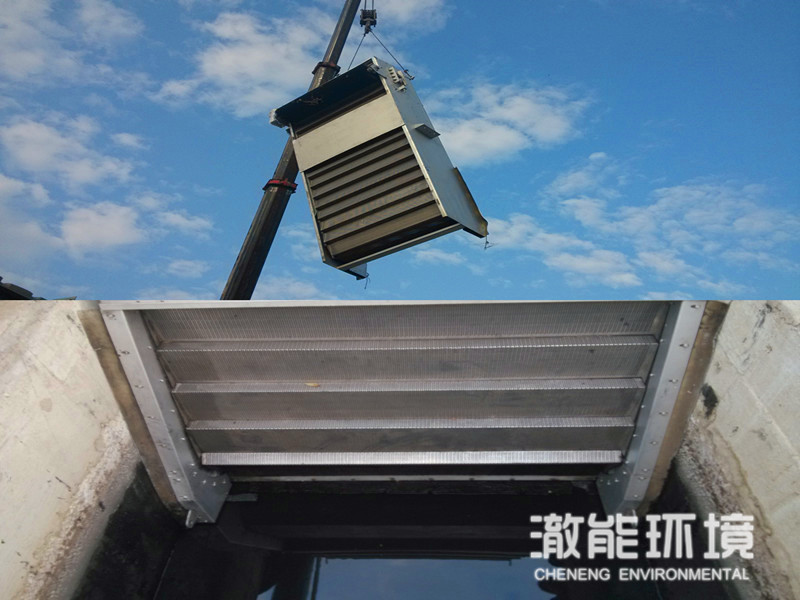

WJG网板式阶梯格栅除污机 产品介绍 WJG网板式阶梯格栅除污机是细格栅的一种，对于污水中的微细颗粒及纤维状垃圾具有良好的适应性和去除效果，它解决了格栅的缠绕、卡阻等问题。 应用范围 一般运用在自来水厂或者工业污水处理厂粗格栅后的二道拦污，用来去除较小的悬浮颗粒。 突出优势 1、采用阶梯式冲孔网板设计，过滤面积大，污物容易截留，过滤效率高；尤其是对于纤维状垃圾具有较强的适应性； 2、采用箱板式结构，整机结构牢固，对称度高，运行稳定，安装简单； 3、结构设计中充分考虑污水环境，采用重载型牵引链作为过滤网板的传动主体；没有水下轴承结构，大大减少了水下故障几率，运行更加可靠； 4、采用高效转刷及反冲洗两重装置帮助污物卸除，确保过滤面有效再生； 5、上部采用前后封闭结构，与栅渣输送机直联，改善使用环境； 6、可根据水位差或定时进行全自动运转控制，达到最佳的节能效果； 工作原理 WJG网板式阶梯格栅除污机主要由机架、多孔网板链、传动机构等组成。其中多孔网板装在重载型牵引链上，成阶梯式组成过滤面。污水经过过滤面以后，大于网孔直径的垃圾会被截留在过滤面上，并随着网板的运动而提升出水面，通过重力自卸、转刷、反冲洗水的联合作用，将垃圾从过滤面上卸出，实现清污。 格栅宽度 B（mm） 600～3000 建议格栅井宽 B1（mm） B+100 有效过滤面宽度（网板宽度）B2（mm） B-150 建议格栅井深度 H（m） 1.5～10 安装角度 （°） 60～75 常用网孔直径 （mm） 3，5，6， 8， 10 网板运行速度 （m/min） ~3.8 主传动功率（kW） 0.75～3.0 清洗刷功率（kW） 0.37～0.75 冲洗水压力（MPa） ≥0.3 设计最大水位差（m） 1.0 单位过水流量（参考）（m3/m2.h）* （水流速度0.8m/s，有效水深1m） 孔径：≤3 700 孔径：4～6 900 孔径：7～10 1200 *：1）工艺设计计算过程如下： 过水流量（m3/h）＝单位过水流量（m3/m2.h）×有效过水面积（m2） 有效过水面积（m2）＝有效水深(m)×有效过滤面宽度(m) 有效水深（m）（设计井内水流速度在0.8m/s）＝栅前水深（m）－水头损失（m） 水头损失参考值见下表： 不同孔径格栅水头损失参考值（m） （水流速度0.8m/s） 孔径：≤3mm 0.6 孔径：4～6mm 0.5 孔径：7～10mm 0.4 2）设计流速等工艺设计参数变化时，请与澈能公司的工程师联系，帮助设计选型。
